Máy biến áp Quảng Ngãi

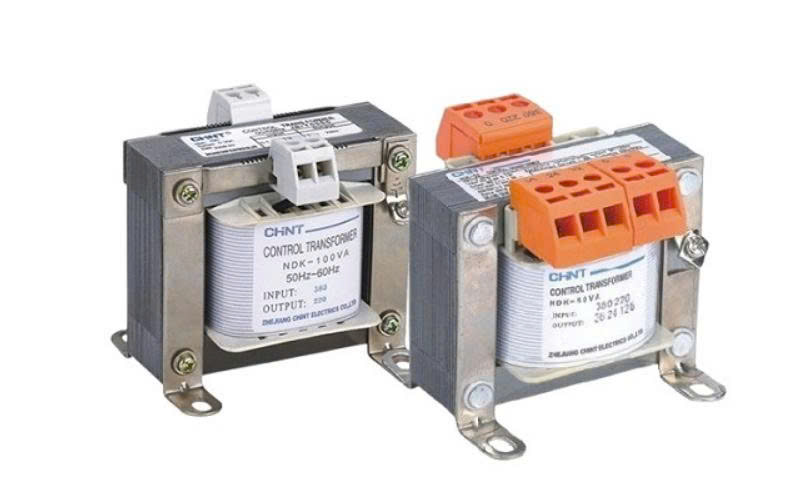

1. Máy biến áp Quảng Ngãi – Máy biến áp là gì?

Máy biến áp Quảng Ngãi hay máy biến thế là thiết bị điện từ tĩnh, hoạt động dựa trên nguyên lý cảm ứng điện từ, dùng để thay đổi hệ thống điện áp với tần số không thay đổi.
Ở máy biến áp, việc thay đổi điện áp chỉ có thể thực hiện khi dòng điện là xoay chiều hoặc dòng điện xung. Máy biến áp được sử dụng trong hệ thống truyền tải và phân phối điện năng, và cũng được áp dụng cho nhiều mục đích khác như kết nối mạch chỉnh lưu, cung cấp nguồn cho lò điện, máy hàn, máy thử nghiệm… Máy biến áp có hai hoặc nhiều cuộn dây quấn chung trên một mạch từ, các cuộn dây này có thể được kết nối điện hoặc không kết nối điện với nhau. Khi chúng được kết nối điện với nhau, nó được gọi là máy biến áp tự ngẫu.

2. Cấu tạo máy biến áp Quảng Ngãi

Máy biến áp có cấu tạo chung bao gồm các thành phần chính sau:
Lõi từ (Core):
•    Lõi thép: Được làm từ các lá thép kỹ thuật điện mỏng, ghép lại với nhau để giảm tổn thất do dòng điện xoáy. Lõi từ giúp tăng cường hiệu quả của quá trình cảm ứng điện từ.
•    Cấu trúc: Thường có hình dạng chữ E hoặc U để dễ dàng đặt các cuộn dây quấn.
Cuộn dây (Windings):
•    Cuộn sơ cấp (Primary winding): Nhận điện áp đầu vào từ nguồn và tạo ra từ trường biến thiên trong lõi từ.
•    Cuộn thứ cấp (Secondary winding): Nhận từ trường biến thiên từ cuộn sơ cấp và tạo ra điện áp đầu ra. Số vòng dây quấn của cuộn thứ cấp quyết định điện áp đầu ra.
•    Vật liệu: Thường làm bằng dây đồng hoặc dây nhôm có lớp cách điện.
Vỏ máy (Enclosure):
•    Vật liệu: Thường được làm từ thép, nhôm hoặc các vật liệu cách điện.
•    Chức năng: Bảo vệ các bộ phận bên trong khỏi tác động của môi trường bên ngoài như bụi, ẩm, và các tác động cơ học.
Dầu cách điện (Insulating Oil):
•    Chức năng: Làm mát và cách điện các bộ phận bên trong máy biến áp. Dầu cách điện thường được sử dụng trong các máy biến áp lớn.
Các bộ phận phụ trợ (Auxiliary components):
•    Bộ điều chỉnh điện áp (Tap changer): Dùng để điều chỉnh điện áp ra của cuộn thứ cấp, giúp máy biến áp hoạt động ổn định.
•    Hệ thống làm mát (Cooling system): Có thể là quạt gió, bơm dầu hoặc các hệ thống tản nhiệt khác để giữ nhiệt độ hoạt động của máy biến áp ở mức an toàn.
•    Các thiết bị bảo vệ (Protection devices): Bao gồm các rơ le bảo vệ, thiết bị chống sét và các cầu chì để bảo vệ máy biến áp khỏi các sự cố quá tải, ngắn mạch.
Cách điện (Insulation):
•    Vật liệu cách điện: Gồm giấy cách điện, nhựa cách điện hoặc các vật liệu composite khác để cách điện giữa các cuộn dây và giữa cuộn dây với lõi từ.
•    Cấu tạo này giúp máy biến áp hoạt động hiệu quả trong việc chuyển đổi điện áp và đảm bảo an toàn khi sử dụng trong các hệ thống điện.

3. Nguyên lý hoạt động của máy biến áp – Máy biến áp Quảng Ngãi

Máy biến áp hoạt động tuân theo 2 hiện tượng vật lý:
– Dòng điện chạy qua dây dẫn tạo ra từ trường

– Sự biến thiên từ thông trong cuộn dây tạo ra 1 hiệu điện thế cảm ứng (hiện tượng cảm ứng điện từ)

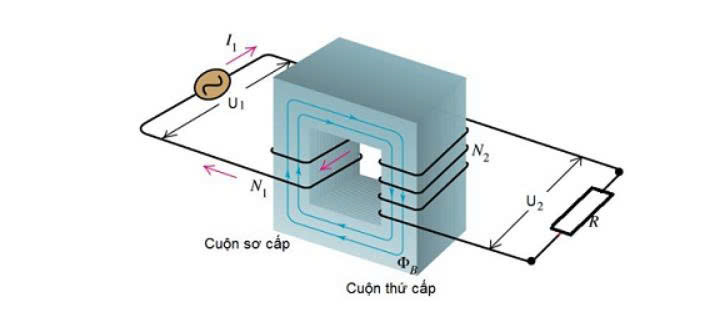

Nguyên lý hoạt động của máy biến áp Quảng Ngãi
– Cuộn dây N1 và cuộn dây N2 được quấn trên lõi thép khép kín. Đặt một điện áp xoay chiều U1 vào cuộn dây N1, trên cuộn dây này sẽ xuất hiện dòng điện I1 chạy trong dây dẫn, đồng thời trong dây dẫn sẽ xuất hiện từ thông móc vòng cho cả hai cuộn N1 và N2. Cuộn dây N2 được nối với tải thì trên cuộn N2 sẽ xuất hiện dòng điện I2 với điện áp U2. Như vậy, năng lượng của dòng điện xoay chiều đã được truyền từ dây quấn 1 sang dây quấn 2.

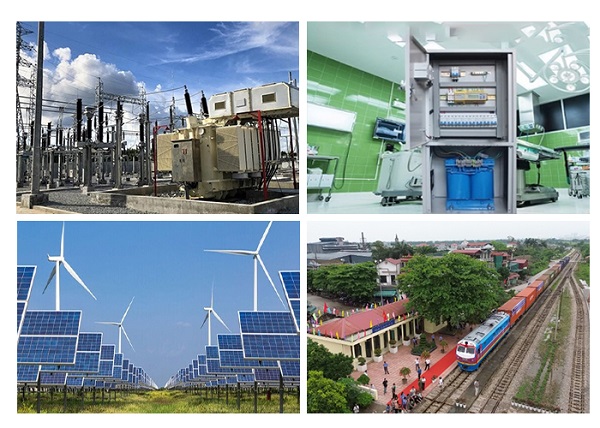

4. Ứng dụng thực tế của máy biến áp Quảng Ngãi

Máy biến áp Quảng Ngãi có nhiều ứng dụng thực tế quan trọng trong các hệ thống điện và công nghiệp. Dưới đây là một số ứng dụng chính:
Truyền tải và phân phối điện năng:
•    Tăng điện áp: Máy biến áp giúp tăng điện áp lên mức cao để truyền tải điện năng qua các khoảng cách lớn, giúp giảm tổn thất do điện trở dây dẫn.
•    Giảm điện áp: Tại các trạm phân phối, máy biến áp giảm điện áp xuống mức an toàn và phù hợp cho các hộ tiêu dùng như gia đình, doanh nghiệp.
Công nghiệp:
•    Nguồn cấp cho lò điện: Máy biến áp cung cấp điện áp cao cho lò điện, được sử dụng trong quá trình luyện kim và sản xuất thép.
•    Máy hàn: Máy biến áp cung cấp nguồn điện ổn định cho các máy hàn công nghiệp.
Điện tử và viễn thông:
•    Cấp nguồn cho thiết bị điện tử: Các máy biến áp nhỏ được sử dụng trong các bộ nguồn để chuyển đổi điện áp cho phù hợp với các thiết bị điện tử như máy tính, TV, và thiết bị viễn thông.
•    Cách ly mạch điện: Đảm bảo an toàn bằng cách cách ly mạch điện đầu vào và đầu ra trong các thiết bị điện tử.
Y tế:
•    Thiết bị y tế: Máy biến áp cung cấp nguồn điện ổn định và an toàn cho các thiết bị y tế như máy chụp X-quang, máy MRI, và các thiết bị chuẩn đoán khác.
Năng lượng tái tạo:
•    Điện gió và điện mặt trời: Máy biến áp giúp chuyển đổi và truyền tải điện năng từ các hệ thống điện gió và điện mặt trời vào lưới điện quốc gia.
Giao thông vận tải:
•    Đường sắt: Cung cấp điện cho hệ thống đường sắt điện khí hóa, giúp vận hành các đoàn tàu điện.
Ứng dụng dân dụng:
•    Điện áp ổn định: Máy biến áp trong các thiết bị ổn áp (UPS) giúp duy trì điện áp ổn định và bảo vệ các thiết bị điện gia dụng.
Máy biến áp đóng vai trò quan trọng trong việc đảm bảo hiệu quả và an toàn trong việc truyền tải, phân phối và sử dụng điện năng trong nhiều lĩnh vực khác nhau của cuộc sống.

5. Phân loại máy biến áp Quảng Ngãi

Cũng giống như nhiều các thiết bị điện khác, có nhiều cách để phân loại máy biến áp:
•    Theo cấu tạo ta sẽ phân chia thành máy biến áp một pha và máy biến áp ba pha
•    Theo chức năng có máy biến áp hạ thế và máy biến áp tăng thế
•    Theo cách thức cách điện: máy biến áp lõi dầu, máy biến áp lõi không khí,…
•    Theo mối quan hệ cuộn dây ta chia thành biến áp tự ngẫu và biến áp cảm ứng
•    Theo nhiệm vụ: máy biến áp điện lực, máy biến áp cho dân dụng, máy biến áp hàn, máy biến áp xung,…
