Công tơ điện tử 3 pha gián tiếp Quảng Ngãi EMIC ME-41 Đo đếm điện năng gián tiếp qua biến dòng (TI) hạ thế Hiển thị đầy đủ các thông số dòng điện, điện áp, cos phi, góc lệch pha, tần số, công suất từng pha, công suất tác dung, biểu kiến, phản kháng.
Điện kế điện tử 3 pha Gelex EMIC có thanh ghi đa biểu giá lưu trữ năng lượng kWh, kVarh. Đã lập trình sẵn cấu hình của công tơ điện 3 pha 3 biểu giá theo qui định của Bộ Công Thương. Tiện lợi trong quá trình đo đếm điện năng kwh của mỗi ca sản xuất.
ĐẶC TRƯNG CÔNG TƠ ĐIỆN ĐIỆN TỬ 3 PHA 3 GIÁ TẠI QUẢNG NGÃI
- Dùng cho lưới điện 3 pha 3 dây hoặc 3 pha 4 dây, đấu nối gián tiếp
- Đo năng lượng hữu công, vô công theo 2 chiều giao/nhận
- Cấu trúc nhiều biểu giá: 3 biểu giá, 8 khoảng thời gian chuyển biểu giá
- Đo các thông số điện V, A, kW, kvar PF…
- Cảnh báo quá áp, dưới áp,quá dòng sai thứ tự pha, hết Pin, ngược chiều công suất, thời gian và số lần lập trình…
- Hiển thị các đại lượng đo kèm theo mã OBIS (IEC62056-61)
- Hỗ trợ chức năng chốt hóa đơn theo ngày (hoặc tùy chọn)
- Công tơ có 3 mức mật khẩu bảo mật
LƯU TRỮ VÀ HIỂN THỊ CÔNG TƠ ĐIỆN ĐIỆN TỬ 3 PHA 3 GIÁ TẠI QUẢNG NGÃI
- Lưu trữ tối thiểu 31 hóa đơn ngày
- Lưu trữ tối thiểu 13 hóa đơn tháng (hoặc tùy chọn).
- Chức năng khảo sát biểu đồ phụ tải tới 46 kênh đo, đại lượng đo có thể lựa chọn bất kỳ từ danh sách có sẵn, thời gian tích phân được cài đặt từ phần mềm. Lưu biểu đồ phụ tải hơn 190 ngày cho 4 kênh đo với thời gian tích phân 30 phút.
- Các thông tin lưu trên bộ nhớ FLASHROM
- 3 mức hiển thị thông tin thuận tiện cho người vận hành và người quản lý.
TRUYỀN THÔNG CÔNG TƠ ĐIỆN ĐIỆN TỬ 3 PHA 3 GIÁ TẠI QUẢNG NGÃI
- Cổng quang cách ly trên bề mặt công tơ dùng cho lập trình và quản trị công tơ.
- Cổng RS-485 dùng cho quản trị công tơ hoặc kết nối truyền tin với MODEM GPRS bên ngoài.
- Module Mesh-RF/PLC/ GPRS dùng cho hệ thống thu thập dữ liệu AMR
CẤP ĐỘ BẢO VỆ CÔNG TƠ ĐIỆN ĐIỆN TỬ 3 PHA 3 GIÁ TẠI QUẢNG NGÃI
- Vỏ công tơ: IP 51
- Cấp cách điện: II
KÍCH THƯỚC LẮP ĐẶT VÀ SƠ ĐỒ ĐẤU DÂY CÔNG TƠ ĐIỆN ĐIỆN TỬ 3 PHA 3 GIÁ TẠI QUẢNG NGÃI
- Kích thước(mm) : L240xW170xH80
- Nhiệt độ làm việc: -10℃ đến +70℃
- Độ ẩm: 95%
- Trọng lượng: 1,61 Kg

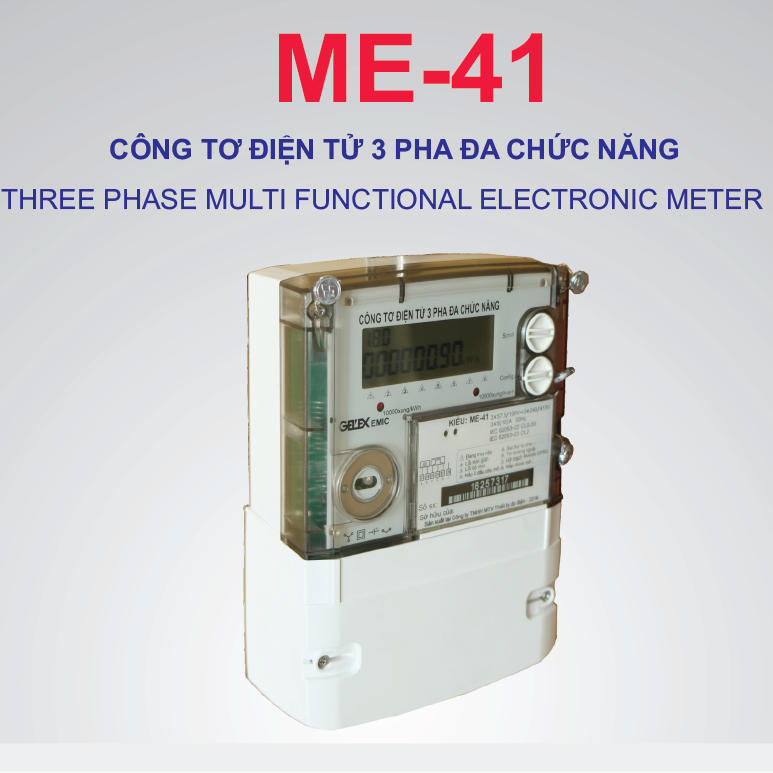

Cấu tạo công tơ điện tử 3 pha 3 giá Gelex EMIC ME-41 Quảng Ngãi
- Đế công tơ bằng nhựa PC có cơ tính cao, chịu va đập mạnh, chống cháy, trên đế có bố trí cổng RS-485 cho việc truyền thông và các đầu xung kiểm hữu công và vô công, xung thời gian.
- Ổ đấy dây bằng nhựa PC, chứa các đầu nối dây điện áp và dòng điện bằng đồng khối mạ Niken màu trắng sáng, có các vít bắt dây dẫn điện, đảm bảo tiếp xúc tốt và không bị gỉ.
- Nắp công tơ bằng nhựa PC trong suốt, có gắn mặt số, chịu va đập mạnh, chịu nhiệt độ cao, chịu tia cực tím, chống cháy. Trên nắp có 2 phím bấm điều khiển và cổng giao tiếp quang học.
- Nắp che ổ đấu dây bằng nhựa PC đảm bảo che kín đầu nối và cáp đấu, chịu va đập, chống cháy.
- Bo mạch điện tử đựoc thiết kế trên cơ sở các linh kiện chuyên dụng của các hãng nổi tiếng trên thế giới. Mạch điện nhỏ gọn, làm việc tin cậy, đơn giản trong sửa chữa và bảo trì. Mạch điện đựoc gia công hàn dán và kiểm tra hiệu chỉnh trên dây chuyền công nghệ hiện đại của Tây Âu và Nhật Bản. Bo mạch sau khi chế tạo xong đựoc sơn phủ bề mặt để nhiệt đới hoá, đảm bảo hoạt động tốt trong điều kiện độ ẩm của không khí tới 95%. Sau đó được lắp chặt vào đế công tơ bằng 3 chốt định vị và 2 vấu cài, đảm bảo không bị lung lay, xô lệch khi vận chuyển.
- Màn hiển thị LCD của công tơ là loại màn hình tinh thể lỏng, có kích thước lớn, có khả năng hiển thị nhiều thông số, chịu được nhiệt độ cao tới 75 0C và tia cực tím phù hợp với điều kiện nhiệt đới hoá và thời tiết Việt Nam.
- Pin Công tơ sử dụng Pin Lithium có tuổi thọ 10 năm trong điều kiện làm việc liên tục trên lưới điện và ít nhất 2 năm bảo quản công tơ trong kho.
Hướng dẫn sử dụng và lắp đặt công tơ điện tử 3 pha 3 giá Quảng Ngãi :

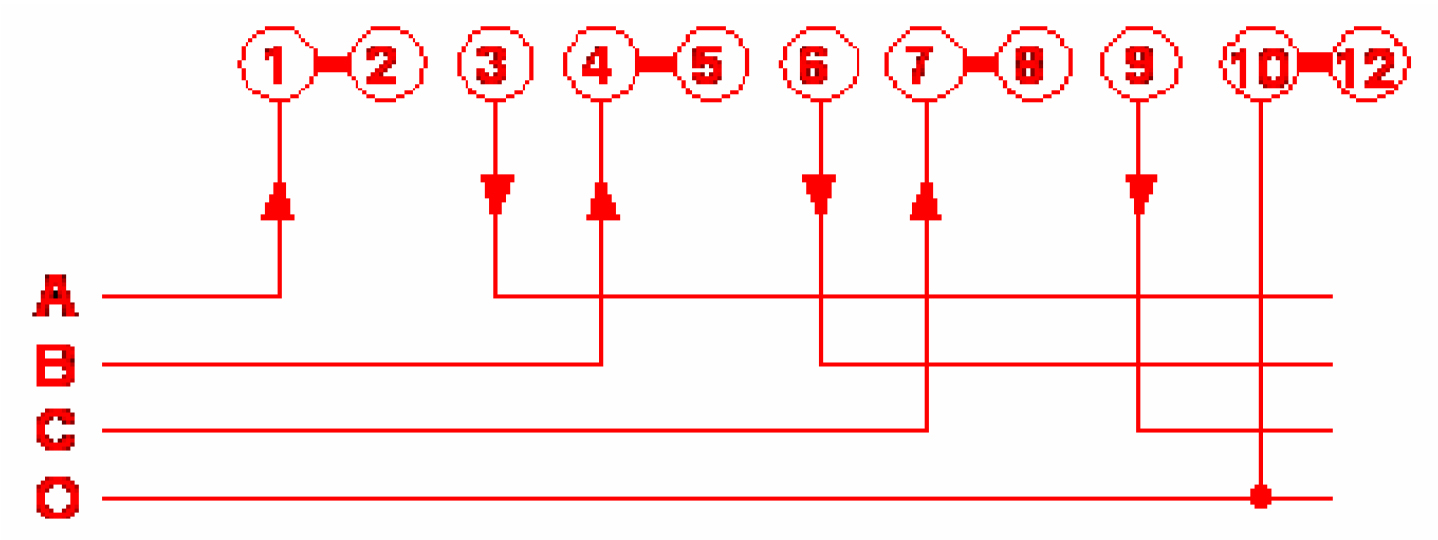

Công tơ điện tử 3 pha 3 giá gián tiếp Gelex EMIC ME-41 được đấu nối theo sơ đồ 3 pha bốn dây.
