Mạch cảm biến ánh sáng công nghệ 8 tại Quảng Ngãi

• Mô đun cảm biến: Quang trở (LDR) để phát hiện cường độ ánh sáng.
• Bộ phận điều khiển: Rơ-le (Relay) 12V DC để đóng/cắt tải.
• Nguồn điện: Thường sử dụng nguồn 12V DC.
• Đối tượng điều khiển: Đèn điện, rèm cửa, hoặc các thiết bị 220V/30V DC khác.

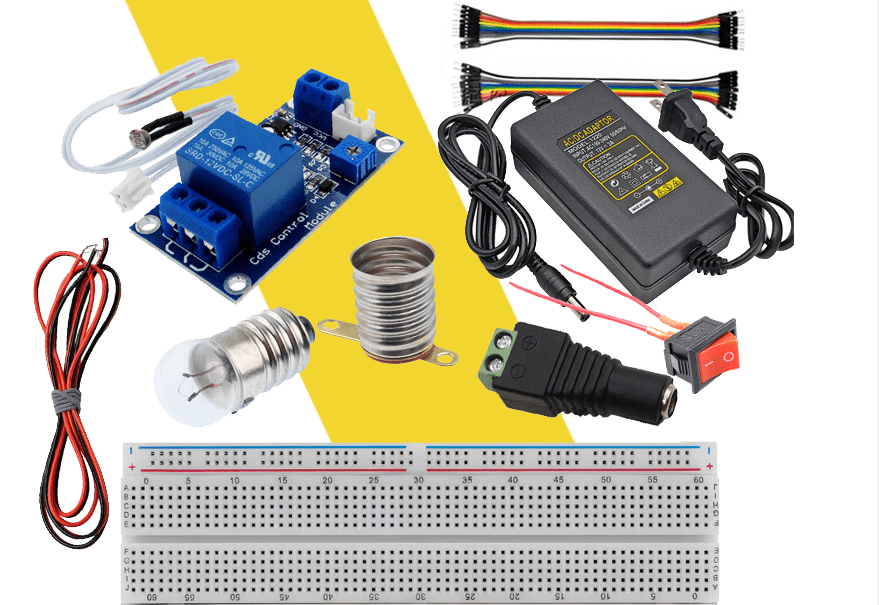

Cảm biến ánh sáng XH-M131 12V

– Bóng đèn sợi đốt 12V

– Đui đèn mini 12V

– Jack nối nguồn DC 5x5x2.1mm đầu cái

– Breadboard cắm 400 lỗ 8.5×4.5cm

– Công tắc bập bênh kcd11

– Nguồn Adapter 12V2A

– dây đỏ đen 1×0.3 50cm

Thông số kỹ thuật:

• Điện áp hoạt động: 12V DC

• Thành phần chính: Cảm biến ánh sáng Quảng Ngãi (quang trở), relay 12V, bảng mạch kết nối

• Tải tối đa: 10A 250VAC hoặc 10A 30VDC

• Hoạt động tự động: Bật/tắt thiết bị dựa trên cường độ ánh sáng môi trường

• Đèn báo trạng thái hoạt động trên mạch

• Kích thước mạch: 5cm x 7cm (tham khảo)

• Dễ dàng đấu nối và sử dụng ngay

• Khi trời tối (ánh sáng yếu): Điện trở quang trở LDR tăng cao


   Mô đun kích hoạt Relay



   Tiếp điểm thường mở đóng lại



   Thiết bị (đèn) bật sáng.

• Khi trời sáng (ánh sáng mạnh): Điện trở quang trở LDR giảm xuống


   Mô đun ngắt Relay



   Thiết bị (đèn) tắt.

• Đèn đường, đèn sân vườn tự động bật khi trời tối.
• Hệ thống rèm cửa tự động đóng/mở.

• Làm mô hình đèn đường tự động bật khi trời tối

• Hệ thống chiếu sáng sân vườn tự động

• Các dự án học tập, nghiên cứu liên quan đến cảm biến và điều khiển tự động

• Kết nối: Nối nguồn 12V vào cổng VCC/GND, nối tải (đèn) vào cổng Relay (NO – thường mở, COM – chung).
• Điều chỉnh: Sử dụng biến trở (thường là biến trở màu xanh trên module) để điều chỉnh độ nhạy (độ tối/sáng mong muốn để mạch hoạt động).

Ưu điểm:

• Thiết kế đơn giản, dễ sử dụng, phù hợp với học sinh cấp 2

• Giúp học sinh hiểu nguyên lý cảm biến ánh sáng Quảng Ngãi và relay trong mạch điện thực tế

• Tích hợp sẵn mạch relay đóng/ngắt điện tải 220V hoặc DC 12V an toàn
