Giắc cắm sạc xe nâng điện 3 pha – Đầu nối sạc xe nâng điện chất lượng

Giắc cắm sạc xe nâng điện 3 pha là bộ phận kết nối quan trọng trong hệ thống sạc xe nâng điện, đảm nhiệm việc truyền nguồn điện từ nguồn cấp đến bộ sạc và kết nối bộ sạc với bình ắc quy xe nâng. Với đặc thù sử dụng dòng điện có điện áp và cường độ lớn, giắc cắm sạc cần có khả năng chịu tải, chịu nhiệt, độ bền cơ học cao và đảm bảo an toàn trong quá trình cắm – rút.

Hiện nay, đầu nối sạc xe nâng điện có nhiều kiểu dáng, kích thước và chuẩn kết nối khác nhau. Việc lựa chọn đúng loại giắc giúp hệ thống sạc hoạt động ổn định, hạn chế phát nhiệt tại điểm tiếp xúc và tăng độ an toàn khi sử dụng.

1. Giắc cắm từ nguồn điện vào bộ sạc xe nâng

Nguồn điện sử dụng cho bộ sạc xe nâng điện tại Việt Nam phổ biến gồm 220V và 380V. Đối với các bộ sạc sử dụng nguồn điện 3 pha 380V, người dùng thường sử dụng giắc cắm điện công nghiệp 3 pha để kết nối nguồn điện với bộ sạc.

Giắc cắm 3 pha thường có phần tiếp điểm làm bằng vật liệu dẫn điện tốt, kết hợp với vỏ cách điện có khả năng chịu nhiệt và chịu va đập. Thiết kế chắc chắn giúp đầu nối hoạt động ổn định trong môi trường công nghiệp.

Giắc điện 3 pha 4 chân và 5 chân

Trên thị trường có hai loại giắc cắm điện 3 pha phổ biến:

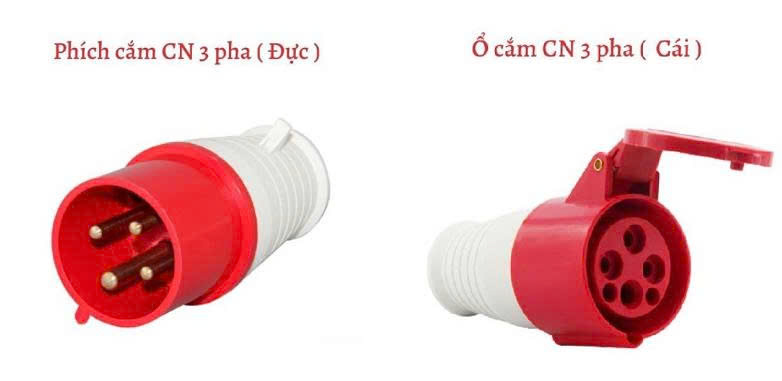

• Giắc 3 pha 4 chân: thường gồm 3 chân pha và 1 chân tiếp địa (PE).

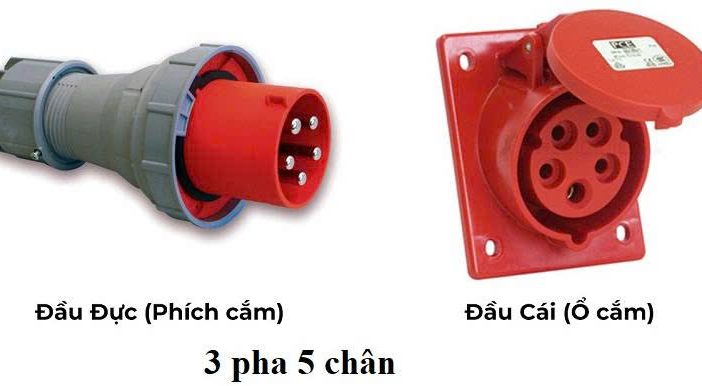

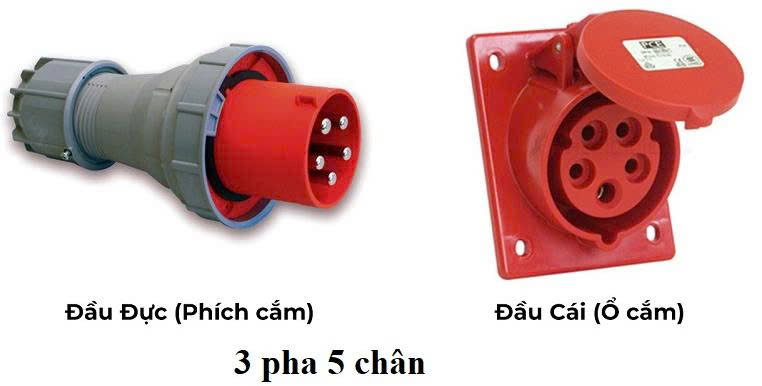

• Giắc 3 pha 5 chân: gồm 3 chân pha, 1 chân trung tính (N) và 1 chân tiếp địa (PE).

Cần lưu ý rằng chân tiếp địa PE không phải là chân trung tính N. Khi lựa chọn giắc, cần căn cứ vào sơ đồ điện và yêu cầu của bộ sạc để chọn đúng loại.

2. Giắc nguồn từ bộ sạc đến xe nâng điện

Đây là loại đầu nối nằm giữa bộ sạc và bình ắc quy xe nâng điện. Khác với phía nguồn AC, phía kết nối với ắc quy thường sử dụng điện áp DC thấp hơn nhưng có thể có cường độ dòng điện rất lớn.

Vì vậy, yêu cầu đối với giắc sạc bình ắc quy xe nâng khá cao. Đầu nối cần đảm bảo khả năng chịu dòng điện lớn, hạn chế phát nhiệt, chống cháy và có độ bền cơ học tốt.

Do đây là loại kết nối thường xuyên được cắm và tháo, thiết kế giắc cần đảm bảo:

• Tiếp điểm dẫn điện tốt.
• Khả năng chịu dòng cao.
• Vỏ cách điện, chịu nhiệt.
• Độ bền cơ học cao.
• Cắm và tháo thuận tiện.
• Khả năng chống rung và chống bung đầu nối.
• Hạn chế phát sinh tia lửa khi thao tác đúng quy trình.

Hiện nay, giắc cắm sạc xe nâng điện thường được sử dụng với hai kiểu đầu nối phổ biến là đầu nối phẳng và đầu nối Euro-DIN.

3. Đầu nối ắc quy xe nâng kiểu phẳng

Đầu nối ắc quy xe nâng kiểu phẳng là loại đầu nối được sử dụng phổ biến trong hệ thống ắc quy và bộ sạc xe nâng điện.

Pin, bộ sạc và xe nâng có thể sử dụng cùng thiết kế tiếp điểm và đầu nối, giúp quá trình lắp đặt và thay thế thuận tiện hơn.

Đầu nối gồm phần đực và phần cái. Khi kết nối, hai đầu được ghép với nhau để tạo ra diện tích tiếp xúc lớn, giúp giảm điện trở tại điểm tiếp xúc và hỗ trợ truyền dòng điện lớn.

Một đặc điểm quan trọng của loại đầu nối này là cơ cấu tiếp xúc sử dụng lực ép của lò xo, giúp duy trì áp lực giữa các tiếp điểm trong quá trình sử dụng.

Đầu nối phẳng phù hợp với nhiều loại xe nâng điện, bộ sạc và hệ thống ắc quy công nghiệp.

4. Đầu nối ắc quy xe nâng Euro-DIN

Đầu nối Euro-DIN cho xe nâng điện được thiết kế theo dạng mô-đun, phù hợp với nhiều yêu cầu ứng dụng khác nhau. Đây là dòng đầu nối được sử dụng trong các hệ thống ắc quy xe nâng, thiết bị vận chuyển và bộ sạc công nghiệp.

Thiết kế gồm đầu đực và đầu cái, các tiếp điểm được bố trí để đảm bảo kết nối chính xác và ổn định. Trong quá trình lắp ráp, tiếp điểm thường được bấm cos/uốn vào cáp ắc quy theo yêu cầu kỹ thuật của nhà sản xuất.

Một số hệ thống đầu nối ắc quy xe nâng được thiết kế theo các tiêu chuẩn như DIN 43589-1, EN 1175-1 và DIN VDE 0623-589, tùy loại sản phẩm và nhà sản xuất.

Cơ cấu khóa giúp hạn chế tình trạng đầu nối bị bung ra do rung động hoặc va đập trong quá trình xe nâng hoạt động.

5. Ưu điểm của giắc cắm sạc xe nâng điện

Sử dụng giắc sạc xe nâng điện 3 pha và đầu nối ắc quy phù hợp mang lại nhiều lợi ích:

• Kết nối nhanh: thuận tiện khi cần sạc hoặc thay thế bình ắc quy.
• Khả năng chịu dòng cao: phù hợp với hệ thống sạc và ắc quy công suất lớn.
• Độ bền cao: chịu được môi trường làm việc công nghiệp.
• An toàn khi sử dụng: hạn chế tình trạng tiếp xúc kém gây phát nhiệt.
• Dễ bảo trì: có thể kiểm tra và thay thế đầu nối khi cần thiết.
• Đa dạng kích thước: phù hợp với nhiều dòng xe nâng điện và bộ sạc khác nhau.

6. Lưu ý khi mua giắc cắm sạc xe nâng điện 3 pha

Khi lựa chọn giắc cắm sạc xe nâng điện 3 pha, không nên chỉ dựa vào hình dạng bên ngoài. Cần xác định chính xác:

1. Điện áp nguồn vào bộ sạc: 220V hay 380V.
2. Nguồn điện 1 pha hay 3 pha.
3. Giắc 4 chân hay 5 chân.
4. Dòng điện định mức của giắc.
5. Điện áp định mức.
6. Kích thước dây dẫn và tiết diện cáp.
7. Loại đầu nối phía ắc quy.
8. Kiểu đầu nối phẳng hay Euro-DIN.
9. Kích thước và hình dạng tiếp điểm.
10. Yêu cầu về tiêu chuẩn kỹ thuật của xe nâng hoặc bộ sạc.

Đặc biệt, với đầu nối ắc quy xe nâng, cần lựa chọn loại có dòng định mức phù hợp với dung lượng và công suất của bộ sạc. Không nên sử dụng giắc có dòng chịu tải thấp hơn dòng điện thực tế của hệ thống.

7. Mua giắc cắm sạc xe nâng điện tại Quảng Ngãi

Nếu bạn đang tìm giắc cắm sạc xe nâng điện 3 pha, đầu nối ắc quy xe nâng, giắc Euro-DIN hoặc đầu nối phẳng, nên cung cấp đầy đủ thông tin về model xe nâng, điện áp ắc quy, dòng sạc, hình ảnh giắc cũ và kích thước đầu nối để được tư vấn chính xác.

Công ty TNHH MTV TMDV AN THÀNH cung cấp các loại thiết bị điện, thiết bị công nghiệp và linh kiện phục vụ sửa chữa, thay thế cho hệ thống máy móc, xe nâng và thiết bị nhà xưởng tại Quảng Ngãi.

Kết luận

Giắc cắm sạc xe nâng điện 3 pha là linh kiện nhỏ nhưng đóng vai trò quan trọng trong việc đảm bảo kết nối nguồn điện và hệ thống sạc xe nâng. Từ giắc nguồn 3 pha 4 chân, 5 chân đến đầu nối ắc quy kiểu phẳng và Euro-DIN, mỗi loại đều có đặc điểm và phạm vi sử dụng riêng.

Lựa chọn đúng đầu nối sạc xe nâng điện theo điện áp, dòng điện, kích thước và chuẩn kết nối sẽ giúp hệ thống hoạt động ổn định, giảm phát nhiệt tại điểm tiếp xúc và nâng cao độ an toàn trong quá trình sử dụng.
